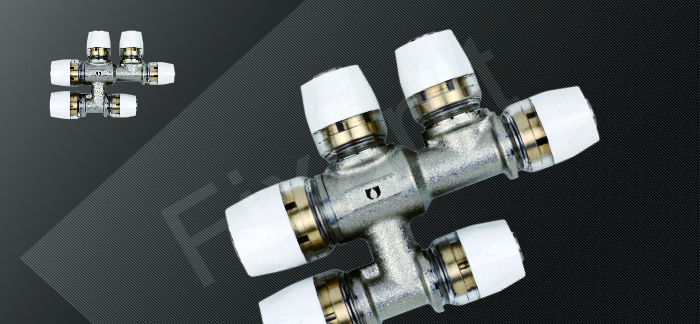

明装散热片连接系统 - 天梭快接 - 六通





1、产品编号及技术参数



产品编号

产品规格

 技术参数

KJSP161616

 16 x 16 x 16

    最大承压:2.4MPa

    最大拉力:2100N

    最高耐温:95

KJSP202020

 20 x 20 x 20

    最大承压:2.4MPa

    最大拉力:3200N

    最高耐温:95

KJSP201616

20 x 16 x 16

KJSP201620

20 x 16 x 20





2、适用管道



         规格                               参数
         D16

    外径:16.0    公差:+0.3 / - 0

    内径:12.0     公差:+0.1 / - 0.2

    壁厚:2.0       公差:+0.2 / - 0

         D20     外径:20.0    公差:+0.3 / - 0

    内径:16.0     公差:+0.1 / - 0.2

    壁厚:2.0       公差:+0.2 / - 0

         D25

    外径:25.0    公差:+0.3 / - 0

    内径:20.0     公差:+0.1 / - 0.2

    壁厚:2.5       公差:+0.2 / - 0
