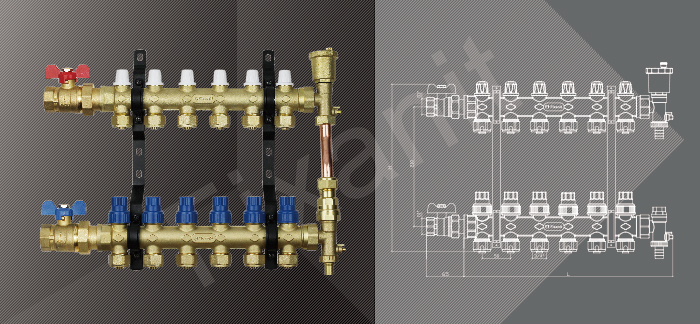

| Système de connexion - Sépérateur-collecteur d’eau - Sépérateur et collecteur d’eau - Sépérateur-collecteur d’eau F9200 |
Adopter la technologie avancée pour le forgeage à haute-densité, la connection sans soudure entre le tuyau principal et le branchement; la structure intérieure est bien organisée/avec l’épaisseur équilibre.
Le distributeur de ce modèle possède la fonction de régler le débit; le branchement du collecteur de l'eau possède la fonction manuelle/la function automatique, la mèche de la soupape de contrôle de la température et l'interface de filetage de l'actionneur électrothermique est de M30×1.5, les actionneurs électrothermique de divers filetages peuvent être installés directement.
Le cuivre jaune de bonne qualité de CW617N est adopté comme la matière première, le traitement anticorrosif spécial est fait sur la surface, notamment pour la conception du système de chauffage de radiation de plancher, optimiser l'équilibre du débit de tous les branchements afin de mieux contrôler la quantité de chaleur pour le chauffage de radiation de plancher.
Sélectionner 2+2, 3+3, 4+4, 5+5, 6+6, le calibre de filetage du tuyau principal est de 1", le diamètre est de 25mm, la couleur de sa surface est la cuivre jaune, les pièces de jonction de frette de Φ16×2.0 et de Φ20×2.0 peuvent être sélectionnées pour le branchement.
| Dimension | L(mm) | H(mm) | Dimension du filetage du tuyau principal | Dimension du filetage du tuyausecondaire |
| 2+2 | 210 | 310 | G1" | G3/4" |
| 3+3 | 260 | 310 | G1" | G3/4" |
| 4+4 | 310 | 310 | G1" | G3/4" |
| 5+5 | 360 | 310 | G1" | G3/4" |
| 6+6 | 410 | 310 | G1" | G3/4" |
| Structure technique | Distributeur de l’eau | Corps principal | Cuivre jaune(CW617N) |
| Collecteur de l’eau | |||
| Vanne régulatrice de température | Corps | Cuivre jaune(CW617N) | |
| Levier | Acier inoxydable | ||
| Ressort | Acier inoxydable | ||
| Scellement | EPDM | ||
| Roue manuelle | ABS | ||
| Vanne régulatrice | Corps | Cuivre jaune(CW617N) | |
| Levier | Cuivre jaune(CW617N) | ||
| Couvercle | Cuivre jaune(CW617N) | ||
| Vanne à bille | Corps | Cuivre jaune(CW617N) | |
| Boule de vanne | Cuivre poli chromé | ||
| Levier | Alliage d’aluminium | ||
| Elément composant extrême | Corps | Cuivre jaune(CW617N) | |
| Vanne d’échappement automatique | Levier | Cuivre jaune(CW617N) | |
| Ressort | Acier inoxydable | ||
| Scellement | EPDM | ||
| Flotteur | PP | ||
| Caractéristiques techniques | Méditeur applicable | eau | |
| Température de l’eau applicable | 0-95℃ | ||
| Calibre de filetage du tuyau principal | 1" | ||
| Diamètre | 25mm | ||
| Ecartement des tuyaux principaux | 210mm | ||
| Calibre de filetage du branchement | 3/4" | ||
| Ecartement des branchements | 50mm | ||
| Pression de fonction(max) | 16bar | ||
